大功率伺服电机
产品概要

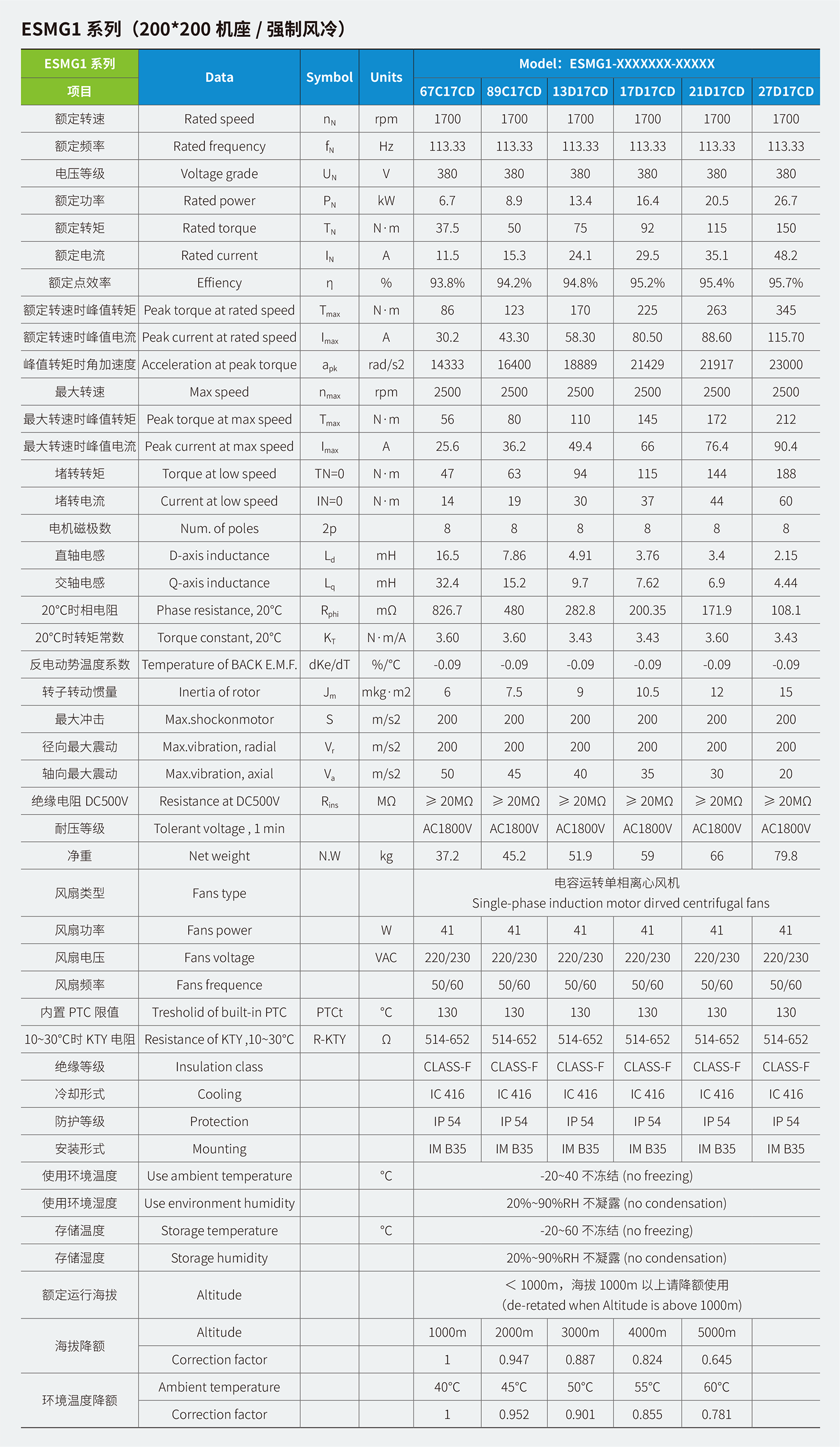

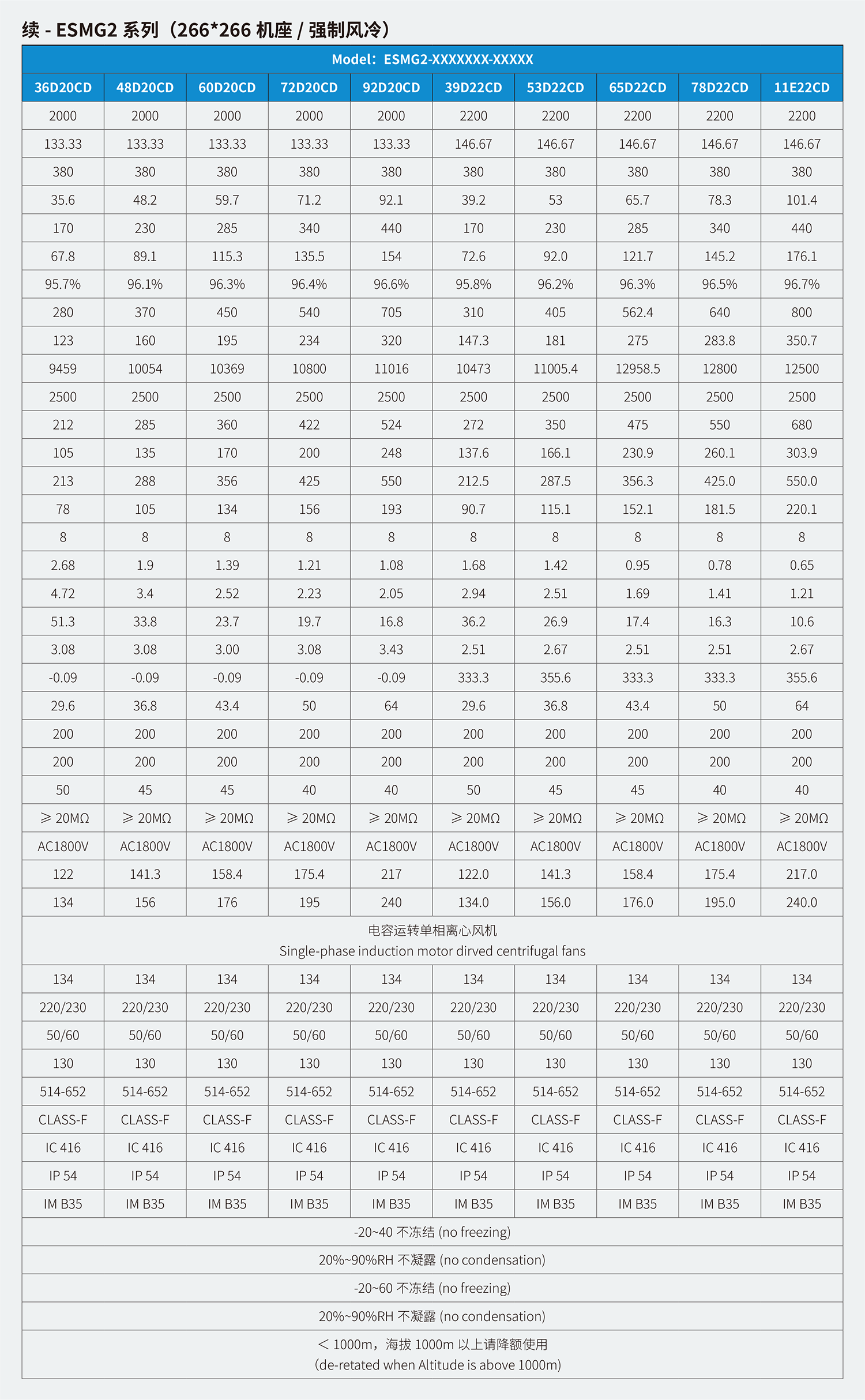

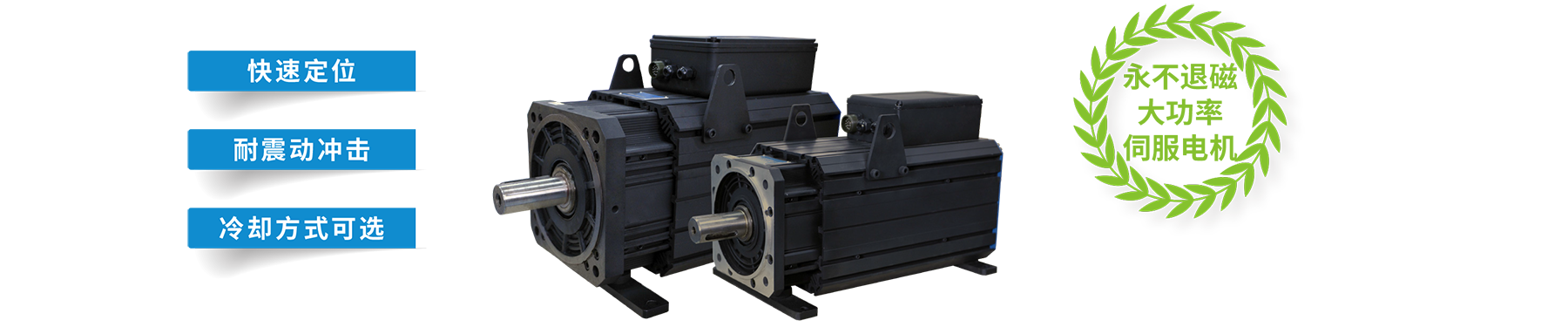

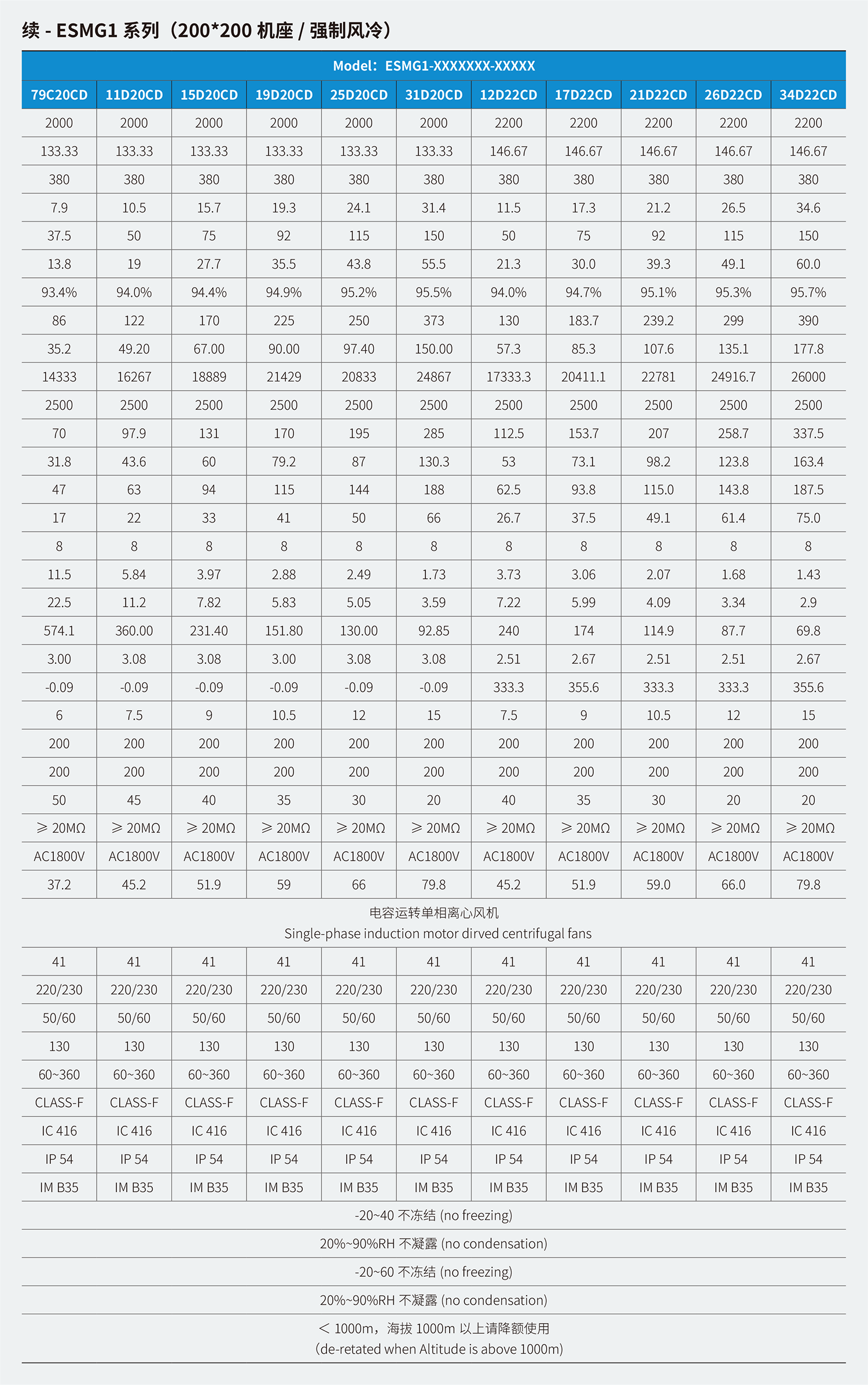

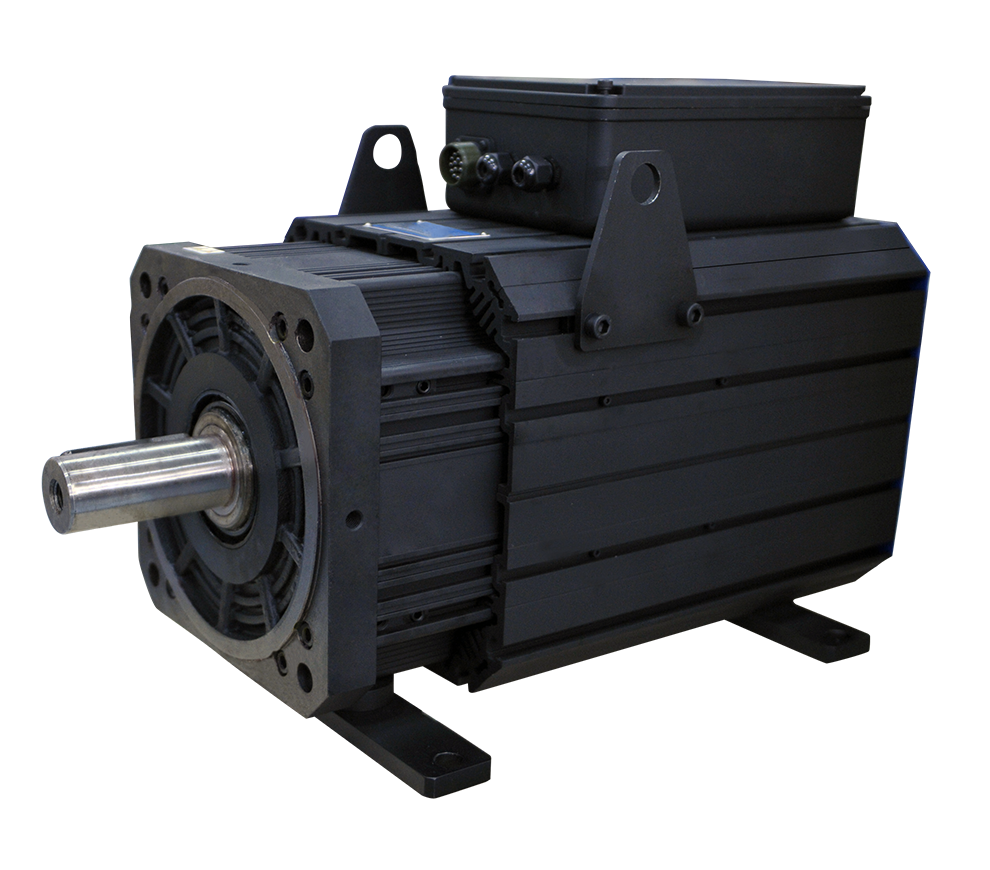

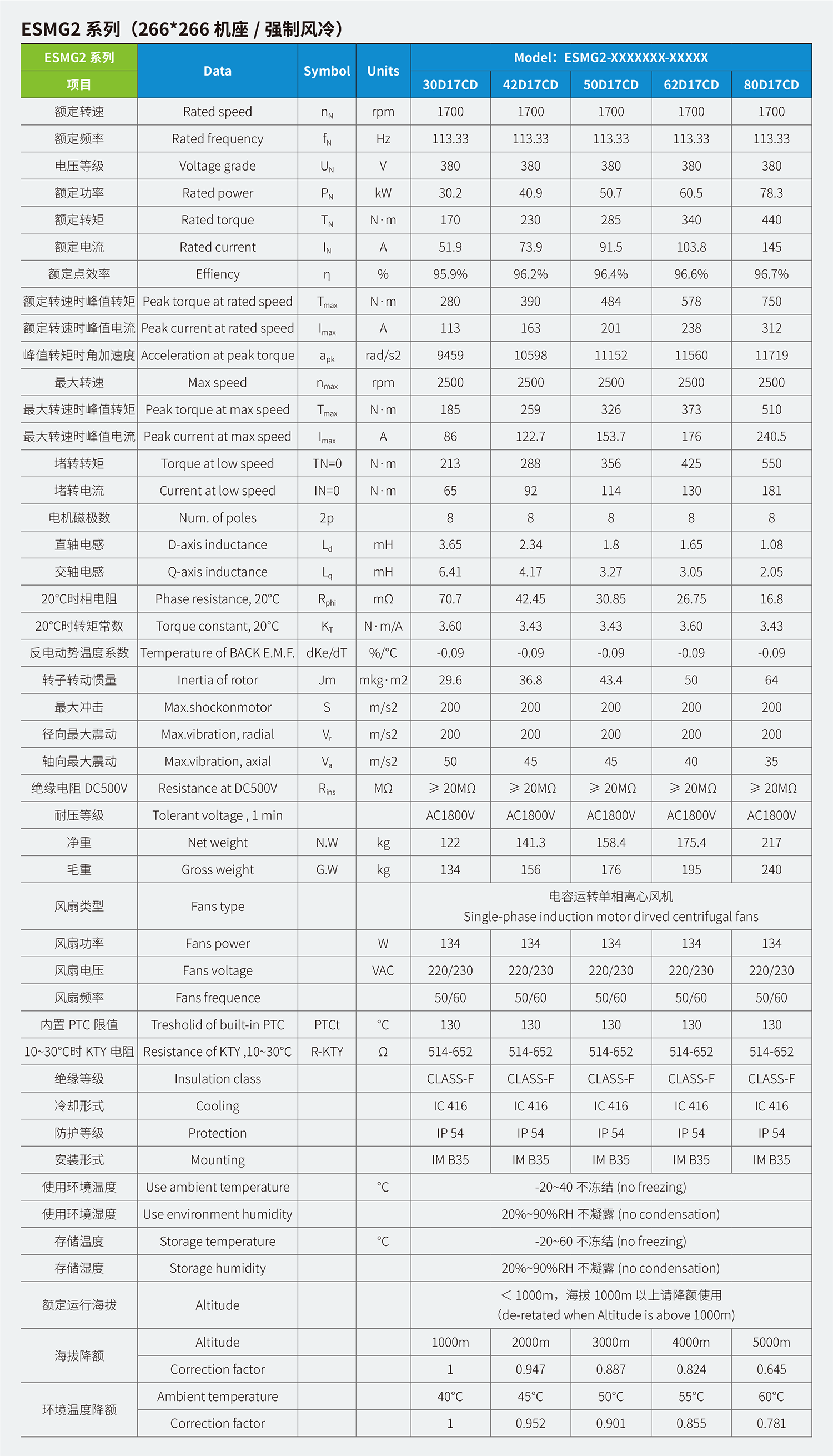

ISMG 系列伺服电机产品，功率覆盖7.5 kW ~ 80 kW、标配23 位绝对值编码器；产品的IP54 防护等级设计、耐冲击振动的编码器结构设计保证了产品可以覆盖绝大多数工业场合的应用；独特的电磁设计及风冷回路设计、内置热保护器，实现了在产品在生命周期内高可靠性运行；ISMG1 系列亦可加装150 N·m 制动扭矩的制动器。 ESMG系列风冷永磁伺服电机是一款高性能风冷伺服电机，包含ESMG1/ESMG2两个系列。标配23位绝对值编码器，采用先进的IPM转子方案让电机具有温升低、电流小、超速能力强等特性，特有的低转子惯量设计保证了电机的高响应性。ESMG系列风冷永磁伺服电机是一款高性能风冷伺服电机，包含ESMG1/ESMG2两个系列。标配23位绝对值编码器，采用先进的IPM转子方案让电机具有温升低、电流小、超速能力强等特性，特有的低转子惯量设计保证了电机的高响应性。 MEG20/MEG26/MEG36液冷系列永磁伺服电机，功率覆盖8.9-267kw，标配23位绝对值编码器，控制精度高，采用液冷方案功率密度高、结构紧凑，同时使其在恶劣环境下仍可长时间可靠运行，对油污、震动、粉尘、高温等环境适应性强等特点。产品介绍 ESMG系列风冷永磁伺服电机是一款高性能风冷伺服电机，包含ESMG1/ESMG2两个系列。标配23位绝对值编码器，采用先进的IPM转子方案让电机具有温升低、电流小、超速能力强等特性，特有的低转子惯量设计保证了电机的高响应性。 产品特性及优点 1、业内优良的IPM 电磁设计技术平台 2、整机温升低、电流小、转矩大 3、采用电机高抗退磁的设计方案 产品特性及优点 1、业内优良的IPM 电磁设计技术平台 2、整机温升低、电流小、转矩大 3、采用电机高抗退磁的设计方案
产品描述
| 产品型号 | 额定功率 （kW） |
额定电流 （A） |
额定转矩 （N·m） |
额定转速 （rpm） |
转矩系数 （N·m/A） |
| ISMG1-95C15CD-A331FA | 7.9 | 14.5 | 50 | 1500 | 3.44 |
| ISMG1-12D20CD-A331FA | 10.5 | 20.3 | 50 | 2000 | 2.46 |
| ISMG1-14D15CD-A331FA | 11.8 | 22.9 | 75 | 1500 | 3.27 |
| ISMG1-17D15CD-A331FA | 14.5 | 28.1 | 92 | 1500 | 3.27 |
| ISMG1-18D20CD-A331FA | 15.7 | 28.6 | 75 | 2000 | 2.62 |
| ISMG1-22D15CD-A331FA | 18.1 | 33.4 | 115 | 1500 | 3.44 |
| ISMG1-23D20CD-A331FA | 19.3 | 37.4 | 92 | 2000 | 2.46 |
| ISMG1-28D20CD-A331FA | 24.1 | 46.7 | 115 | 2000 | 2.46 |
| ISMG1-30D15CD-A331FA | 23.6 | 45.9 | 150 | 1500 | 3.27 |
| ISMG1-41D20CD-A331FA | 31.4 | 57.3 | 150 | 2000 | 2.62 |
| 产品型号 | 最高转速 （rpm） |
最大转矩 （N·m） |
最大电流 （A） |
转子转动惯量 （kg·cm²） |
| ISMG1-95C15CD-A331FA | 2500 | 135 | 43.2 | 75 |
| ISMG1-12D20CD-A331FA | 3000 | 135 | 60.4 | 75 |
| ISMG1-14D15CD-A331FA | 2500 | 203 | 68.3 | 90 |
| ISMG1-17D15CD-A331FA | 2500 | 248 | 83.4 | 105 |
| ISMG1-18D20CD-A331FA | 3000 | 203 | 85.2 | 90 |
| ISMG1-22D15CD-A331FA | 2500 | 311 | 99.4 | 120 |
| ISMG1-23D20CD-A331FA | 3000 | 248 | 110.9 | 105 |
| ISMG1-28D20CD-A331FA | 3000 | 311 | 139.1 | 120 |
| ISMG1-30D15CD-A331FA | 2500 | 405 | 136.2 | 150 |
| ISMG1-41D20CD-A331FA | 3000 | 405 | 170 | 150 |
