产品中心

Product Center

产品分类

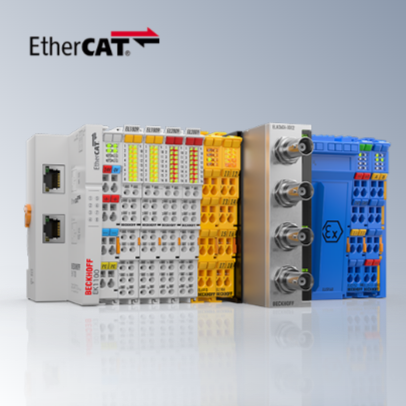

EtherCAT 端子模块

EtherCAT 端子模块

EtherCAT 端子模块适合用于全球自动化领域内任何常用的数字量和模拟量信号类型。诸如 PROFIBUS、PROFINET、CANopen、DeviceNet、Interbus 或 Lightbus 等现场总线设备都可通过本地现场总线主/从端子模块轻松集成到 EtherCAT 系统中。除带有 E-bus 接口的 EtherCAT 端子模块之外，也可通过 EtherCAT 总线耦合器 BK1150 或 BK1120 来连接带有 K-bus 接口的成熟的标准总线端子模块；BK1250 可以实现一个网段中总线端子模块和 EtherCAT 端子模块的混合使用。这样可确保与总线端子模块系统之间的兼容性和连续性，为您现有和未来的投资提供有力保障。

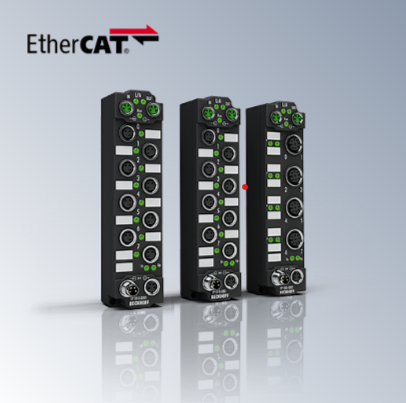

EtherCAT 端子盒

EtherCAT 端子盒

坚固耐用 EtherCAT 端子盒采用坚固的外形设计，可以直接安装在机器设备上，因此不再需要控制柜和接线箱。能够在 -25...+60 °C（储藏温度 -40...+85 °C）宽温范围内工作，这表示端子盒可以在极寒或高温地区使用。 密封性好 端子盒采用全密封设计，防护等级有 IP 65、IP 66 及 IP 67 可选，因而是潮湿、脏乱、多尘工作环境的理想选择。 体积小巧 EtherCAT 端子盒体积非常小，特别适合用于空间狭小的应用。由于它们的重量很轻，因而适用于带移动 I/O 接口的应用场合（比如放在机器人的工作臂上）。 模块化设计 PROFIBUS 或 CANopen 等传统现场总线通过耦合器端子盒连接。这些端子盒能够通过经济的扩展模块进行扩展。EtherCAT 端子盒直接与 EtherCAT 通讯，无需额外的耦合端子盒。 适用性强 传感器和执行机构可以通过螺旋式连接器（M8 或 M12）连接。卡扣式连接器到位后被锁定，具有很好的抗振性，而螺旋式插头则具有很好的抗拉性。 灵活性高 除了预装配的电缆以外，倍福还可提供适合现场装配的连接器和电缆，从而大幅提高安装施工的灵活性。 接线速度快 由于采用了预装配电缆，现场总线和信号之间的接线变得非常简单，可以有效预防错误接线，缩短调试时间。EtherCAT P 端子盒可以将布线时间再减少 50%。 价格实惠 各种混合型 I/O 模块以及信号处理中的精细粒度可降低系统成本 – 您只需购买您真正需要的模块。

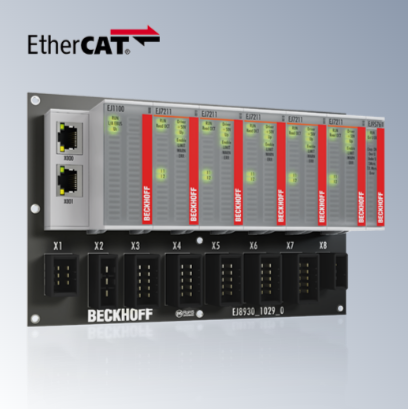

EtherCAT 插拔式模块

EtherCAT 插拔式模块

EtherCAT 插拔式模块在电气上基于成熟的 EtherCAT I/O 系统，提供包括功能安全（FSoE、TwinSAFE）在内的多种信号。EJ 系列采用独特的机电设计，可以直接插入专用的信号分配电板，并可将接线层重新定位到 PCB 背板上。电路板给各个特定应用的连接器分配信号和电源，以便根据需要将控制器连接至其它设备模块，始终采用即插即用的方式将 I/O 模块、信号分配板、预制电缆结合为一体。EJ 模块结构非常紧凑，尺寸仅为 12 x 55 x 66 mm，其体积只有其它 EtherCAT 端子模块的一半，可以有效减少设备的占地面积。EJ 模块底部有编码引脚，结合信号分配板上的编码孔，可以防止不正确接线，从而大大降低装配和维修时接线出错的风险。

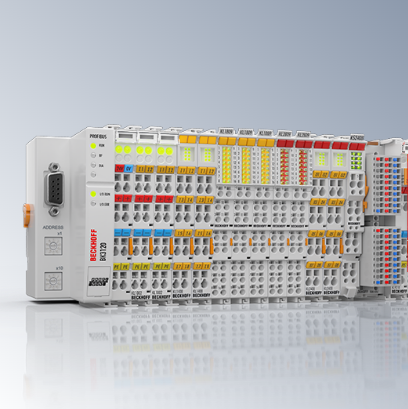

总线端子模块

总线端子模块

倍福总线端子模块是一种独立于现场总线的开放式 I/O 系统，由电子端子模块组成。总线耦合器用于连接 I/O 组件和现场总线。产品系列包括用于 PROFIBUS、CANopen、DeviceNet 及许多其它常见现场总线系统的总线耦合器。 除了标准 I/O 端子模块之外，产品系列还包括用于在一个系统中连接安全功能和 I/O 技术的安全 I/O 端子模块。因此，总线端子模块可以用于如楼宇自动化领域的特殊任务或实施驱动解决方案。 所有组件都可以很轻松地安装在控制柜或 DIN 导轨上的接线盒中；在通过插拔式卡口连接到位时会通过内部端子模块触点自动完成供电、通信和现场电压分配。、 总线端子模块对通道数作了细分，使所需的 I/O 通道达到位精度。用于生成和处理二进制信号的数字量总线端子模块的通道数量可以是 2、4、8 和 16 通道，最多可有 64 个通道。在 16 通道型号中，数字量输入和输出信号被压缩到一个宽度仅为 12 mm 的标准总线端子模块外壳中。 总线端子模块系统有不同的接口选项，以适用于各个具体应用场合。KLxxxx 系列总线端子模块中集成了各种电子元器件和连接层。而 KSxxxx 系列总线端子模块的连接层可插拔，在维修时，可以从端子顶部将带有所有接线的可插拔式连接层拆卸下来。 倍福总线端子模块可以助力以更经济的方式构建控制柜和接线箱。精心设计的外形结构使得总线端子模块与端子盒能够很好地匹配。模块连接处做成直接卡扣到位，无需其它操作。每个端子模块都可以单独更换并安装在标准的安装轨道上。前面板的 LED 可以清晰显示状态，可抽拉的触点标签可以确保在现场区分清楚。使用三线制/四线制连接技术可以直接连接传感器和执行器。

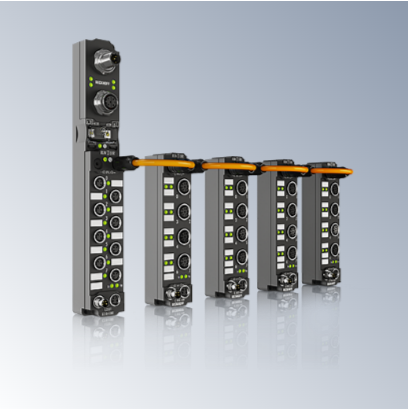

现场总线端子盒和 IO-Link 端子盒

现场总线端子盒和 IO-Link 端子盒

现场总线端子盒可用于所有常用的现场总线系统 紧凑型端子盒可用作具备各种 I/O 功能的现场总线站，无扩展选项。耦合器端子盒和 PLC 端子盒可通过扩展端子盒进行扩展。通信通过 IP-Link 实现。IP-Link 是光纤通信连接技术，速率高达 2 Mbits/s，可在约 1 ms 时间内快速、安全地传输 1000 个二进制 I/O 信号。配置越小，对应的速度就越快。正是基于如此高的速率，通过 IP-Link 耦合，绝不会影响总线系统的性能。 耦合器端子盒用于采集 I/O 数据，其功能与倍福总线端子模块系统中的总线耦合器功能相对应。PLC 端子盒是一个智能化现场总线模块，用于在本地预处理 I/O 信号，在功能上相当于总线端子模块系统中的总线端子模块控制器。这样就把原来需要中央控制系统完成的部分功能由可编程总线端子盒来完成，从而减轻了 CPU 和现场总线的压力。分布式计算、控制和切换功能通常由集成有小型控制器的现场总线端子盒完成。其响应时间独立于总线通信和上位控制器。当总线或者控制器发生故障时，可进行功能保持（比如使过程控制正常回复到安全的状态）。

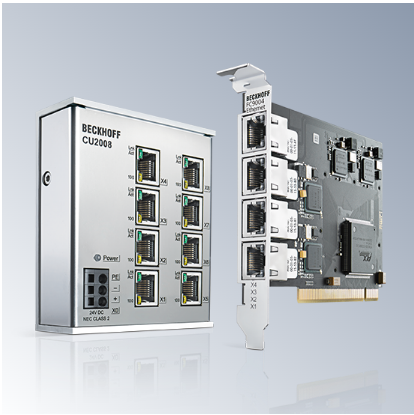

基础组件

基础组件

针对以太网和 EtherCAT 的基础组件 在所有设备、试验台等自动化系统中，传感器、终端设备、驱动器以及摄像机等输入输出设备必须互连，因此需要高速、可靠的通信。如果不能将数据传输给控制器，使用再好的相机也没有用。即使通信在后台处理，若想实现功能，也需要拥有针对这项任务的完美解决方案：必须分配通信流，或者必须动态解耦系统部分功能；例如，一个通过光纤运行的部分可能会对传输提出特殊要求。在这种情况下，拥有多样化的基础组件产品系列非常关键。 PCI 现场总线卡 倍福可以提供各种现场总线卡，它们既可用于 PROFIBUS、CANopen、DeviceNet、Lightbus 和 SERCOS II 等传统总线系统，也可用于基于以太网的系统。这些 PC 卡有单通道和多通道型号可选，既可以用作主站接口，也可以用作从站接口。它们有不同的 PC 接口，如 PCI、Mini PCI、PCIe，甚至还支持特殊设计。以太网卡也可以使用 TwinCAT 作为软件驱动程序，配置为 EtherCAT 主站或者 PROFINET（控制器或设备）、EtherNet/IP（扫描器，适配器）或 BACnet/IP 从站设备。因此，现场总线卡涵盖了各种不同的设计和协议。

< 12 > 前往 页
